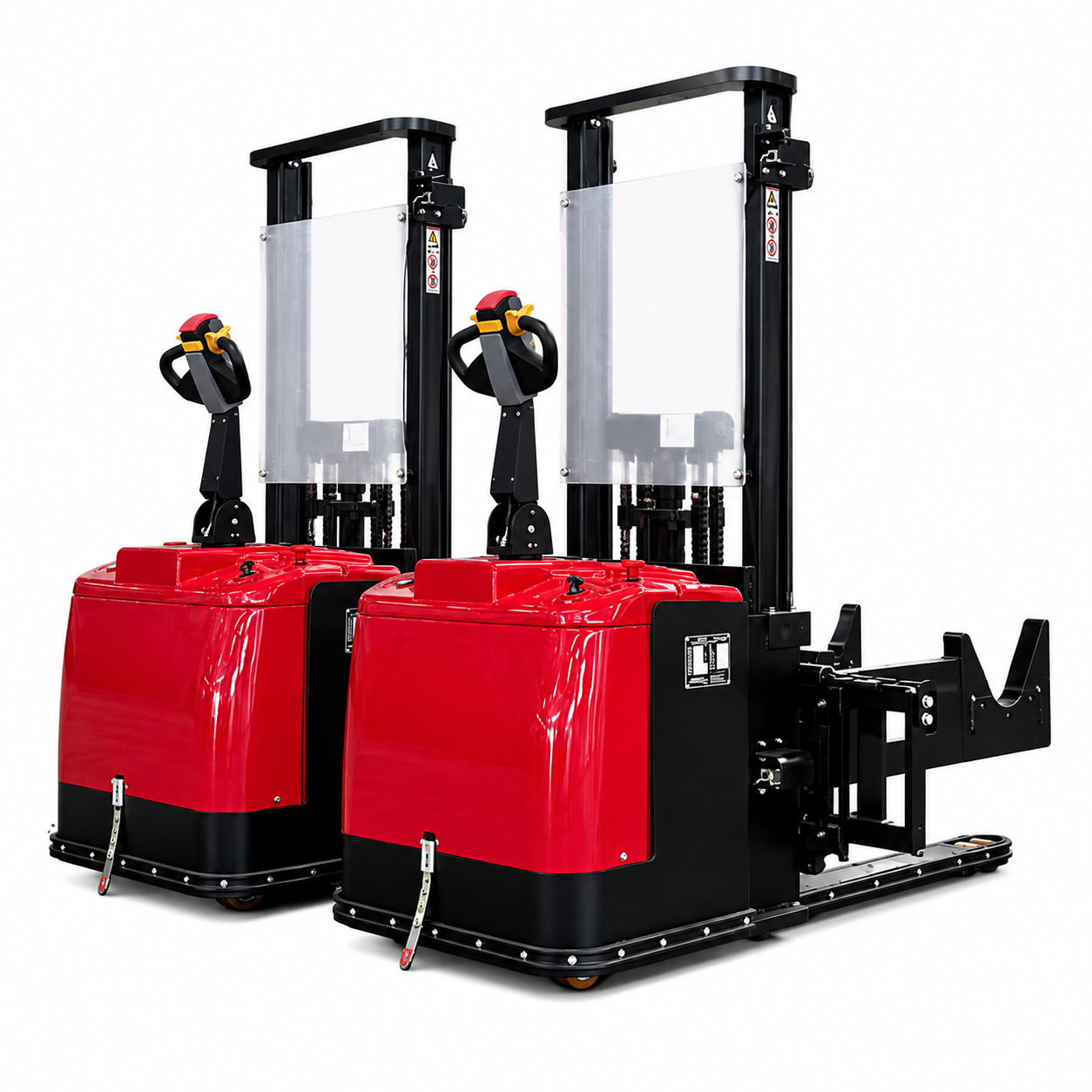

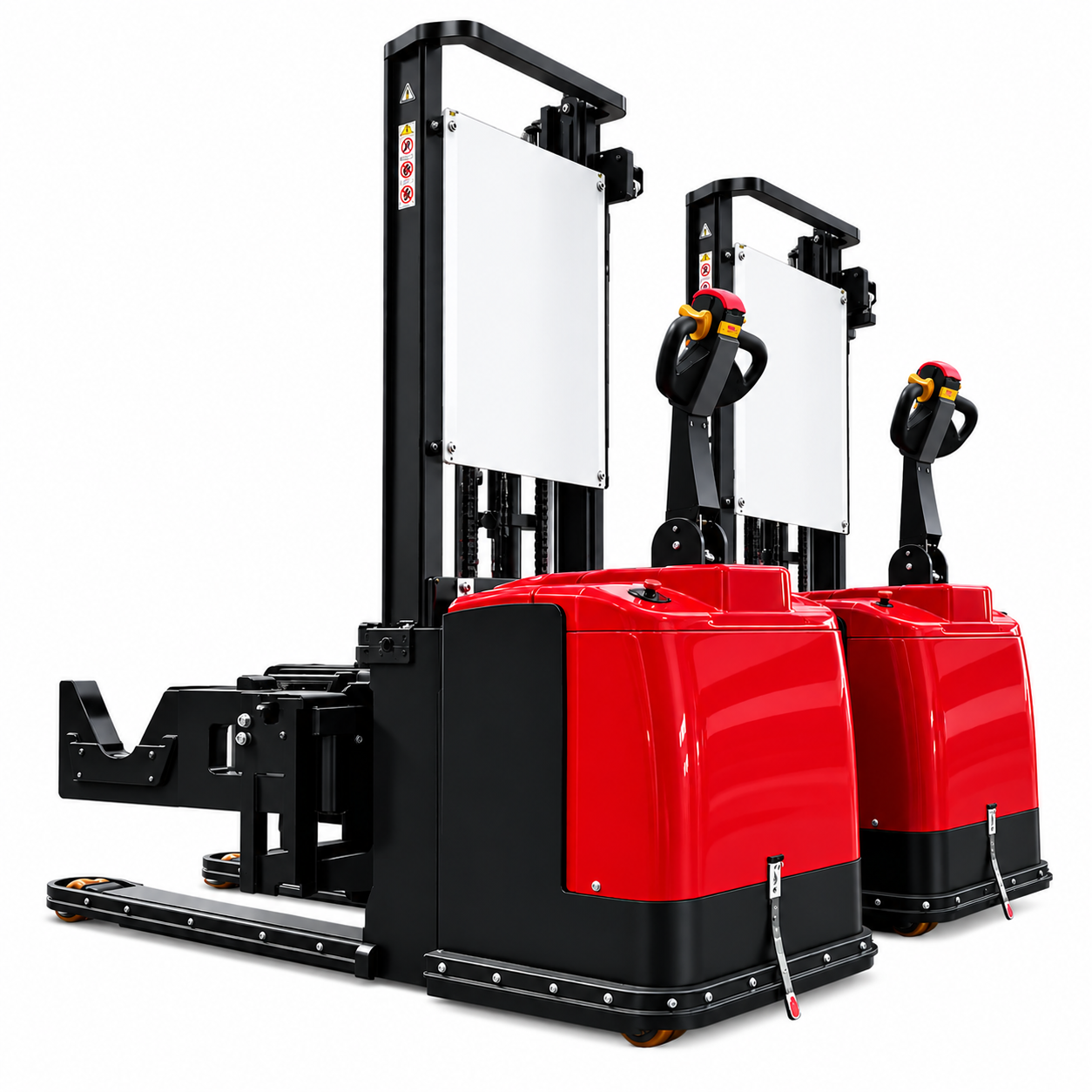

CDD20 Elektrisch verstelbare stapelaar met dubbele arm

Productbeschrijving:

De CDD20 Elektrisch Verstelbare Dubbele Arm Stapelaar is een op maat gemaakte materiaalbehandelingsoplossing ontworpen voor het transport, heffen, positioneren en laden van rollen, spoelen en andere grote cilindrische materialen op productielijnen. Ontwikkeld voor toepassingen waar conventionele stapelaars mogelijk geen geschikte ondersteuning bieden voor cilindrische ladingen, integreert de CDD20 elektrisch rijden, elektrisch-hydraulisch heffen, onafhankelijk aangedreven armverstelling en V-vormige rolsteunen in één gespecialiseerde machine.

De binnendimensie tussen de twee steunarmen kan elektrisch worden aangepast van ongeveer 600 tot 1600 mm, waardoor de machine verschillende rolafmetingen, ondersteuningsposities en laadvereisten kan accommoderen. Elke arm wordt aangedreven door een onafhankelijke motor voor flexibele positionering. De V-vormige ondersteuningsstructuur helpt cilindrische ladingen veilig te lokaliseren en vermindert het risico dat rollen bewegen of zijwaarts rollen tijdens de behandeling.

De dubbele armen kunnen werken vanaf een minimale hoogte van ongeveer 270 mm tot een maximale hoogte van ongeveer 1900 mm, waardoor de machine zowel laag-niveau oppakken als verhoogde machine-laadoperaties kan uitvoeren. Een zware C-profielmast van ongeveer 1,9 m gecombineerd met een dubbel cilinder hefsysteem biedt verbeterde stabiliteit bij het heffen van grote en zware rollen.

De CDD20 is voorzien van elektrisch rijden en een lithiumbatterijsysteem, samen met meerdere veiligheidsvoorzieningen, waaronder een noodstop, mechanische limietbeveiliging, rijlimietschakelaars, elektrische limietbeveiliging, een veiligheidsnetbewaker en een transparant PC-beschermingspaneel.

Als niet-standaard aanpasbaar product, kan de CDD20 worden geconfigureerd volgens de werkelijke rolafmetingen, laadvereisten, productieapparatuur, laadhoogte en specifieke bedrijfsomstandigheden van de klant.

Productkenmerken:

• 600–1600 mm Brede Elektrische Armverstelling

De binnendimensie tussen de twee steunarmen kan elektrisch worden aangepast van ongeveer 600 tot 1600 mm. Dit brede verstelbereik stelt de stapelaar in staat om verschillende rolmaten en ondersteuningsposities te accommoderen, wat aanzienlijk meer flexibiliteit biedt dan een vaste armbehandelingsoplossing.

• Onafhankelijk Aangedreven Dubbele Armen

Elke steunarm wordt aangedreven door een onafhankelijke motor en kan worden gepositioneerd volgens de werkelijke behandelingsvereiste. Dit onafhankelijke verstelsysteem biedt meer flexibiliteit bij het werken met verschillende rolafmetingen en productielijnindelingen. Het correct positioneren en symmetrisch houden van de armen rond de middellijn van de machine helpt de stabiliteit van de lading tijdens de behandeling te handhaven.

• 270–1900 mm Hefbereik

Met een armhoogte variërend van ongeveer 270 mm tot 1900 mm, kan de CDD20 zowel laag-niveau materiaal oppakken als verhoogd laden op de productielijn. Materiaal oppakken, transporteren, heffen, positioneren en machine laden kan daarom worden voltooid met één gespecialiseerde behandelingsunit.

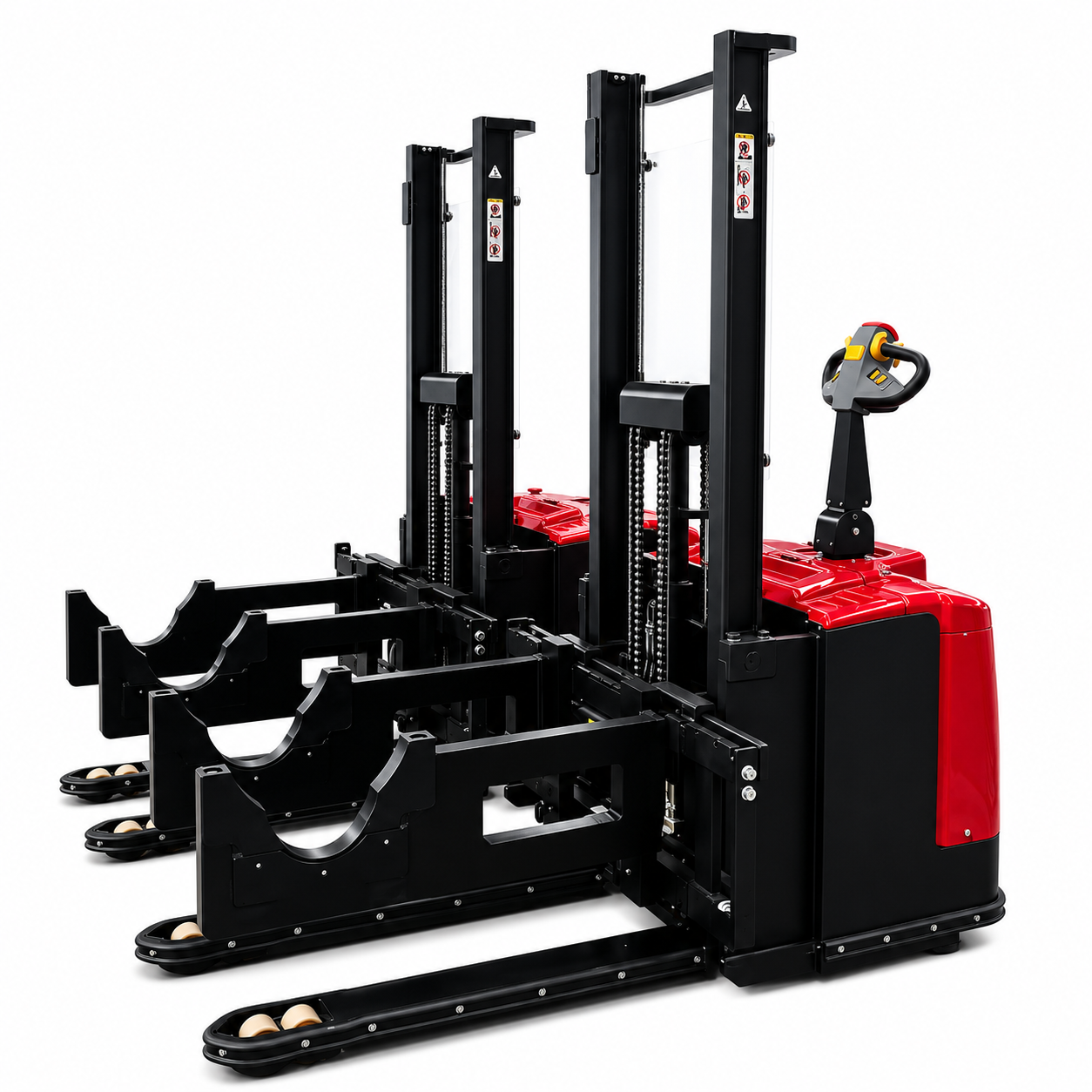

• V-vormige Steunen voor Cilindrische Ladingen

De steunarmen hebben een V-vormig ontwerp dat specifiek geschikt is voor rollen en cilindrische materialen. Het V-vormige steunvlak helpt de lading te lokaliseren en vermindert de kans op ongewenst rollen of zijwaartse beweging tijdens transport en heffen.

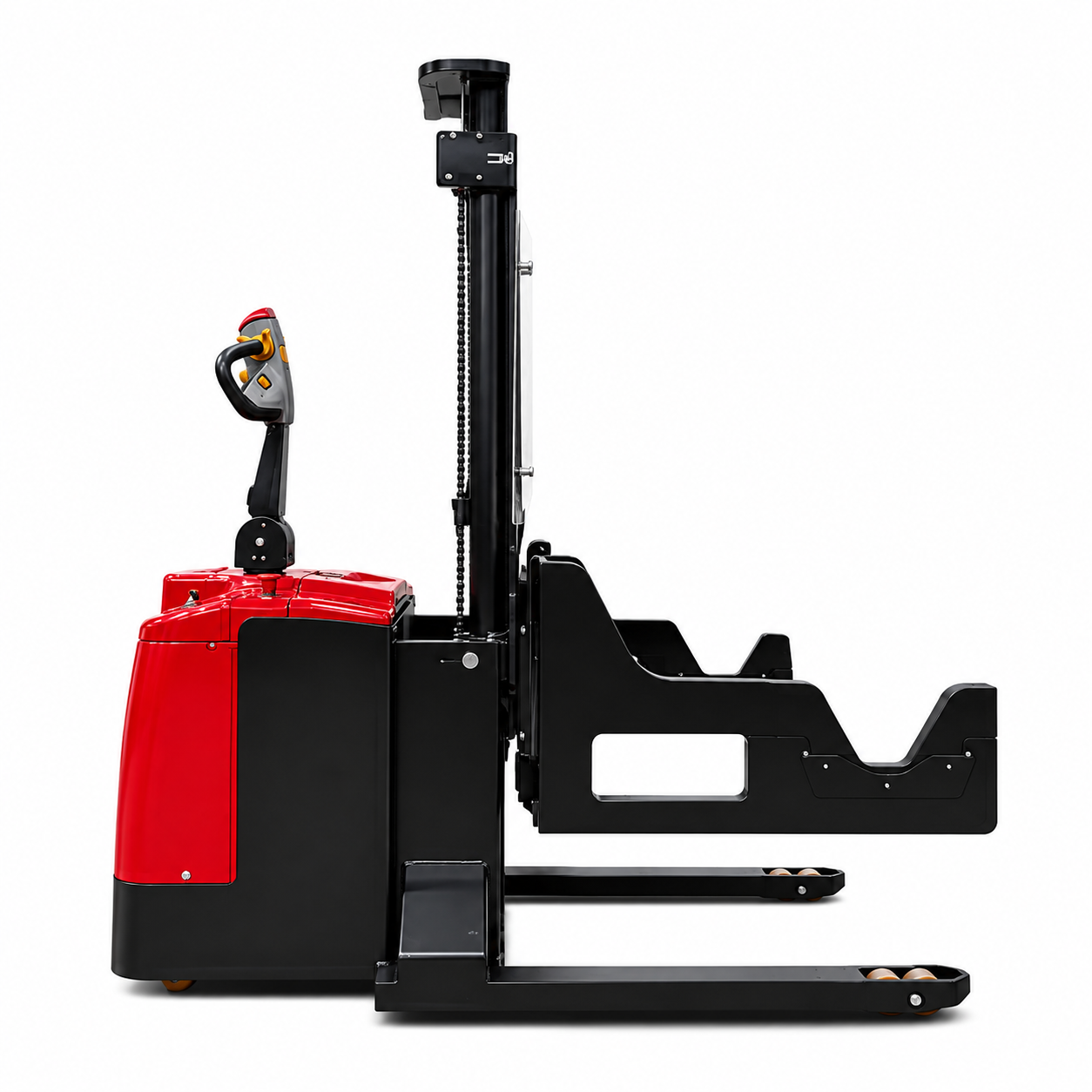

• Zware C-Profielmast en Dubbele Cilinders

De machine maakt gebruik van een zware C-profielmast gecombineerd met een dubbele cilinder hefstructuur. Deze configuratie is ontworpen voor toepassingen met geconcentreerde ladingen en brede armafstanden, wat helpt bij het verbeteren van de hefstabiliteit en de lastverdeling bij het hanteren van grote rollen.

• ≥2 t Zware Capaciteit

Ontworpen voor een laadvereiste van 2 ton of meer, biedt de CDD20 een gespecialiseerde oplossing voor het hanteren van grote en zware rollen en andere cilindrische industriële materialen.

• Elektrisch Rijden met Traploze Snelheidsregeling

Het elektrische rijsysteem biedt 0–5 km/u traploze snelheidsregeling, waardoor de operator de rijsnelheid kan aanpassen aan de gangcondities, de status van de lading en de uiteindelijke laadpositie. Dit biedt meer controle bij het transporteren van zware cilindrische materialen in productiegebieden.

• Meerdere Veiligheidsvoorzieningen

De CDD20 is uitgerust met een noodstop, mechanische limietbeveiliging, rijlimietschakelaars, elektrische limietbeveiliging, veiligheidsnetbewaking en een transparant PC-beschermingspaneel. De algehele structuur is ook ontworpen met stabiliteit onder volledig belaste hefomstandigheden in gedachten.

• Niet-metalen Hefgeleidingsrollen

Niet-metalen geleidingsrollen worden gebruikt in het hefsysteem om de generatie van ijzerdeeltjes door rolwrijving te helpen verminderen, waardoor de machine geschikt is voor industriële omgevingen waar productcleanliness een belangrijke overweging is.

• Aanpasbaar voor Speciale Toepassingen

De CDD20 is niet beperkt tot één enkele standaardconfiguratie. De machine kan worden aangepast aan de rol-diameter, breedte, gewicht, ondersteuningspositie, vereiste laadhoogte en de structuur van de productieapparatuur van de klant, wat een meer toepassingsspecifieke behandelingsoplossing biedt.

Toepassingen:

• Laden op Rolproductielijn

De CDD20 is geschikt voor het oppakken, transporteren, heffen en positioneren van rollen bij productieapparatuur. De elektrisch verstelbare armen en het brede hefbereik stellen de machine in staat zich aan te passen aan verschillende rolafmetingen en machine-laadposities.

• Film- en Verpakkingsrolbehandeling

Het kan worden gebruikt voor het transporteren van plastic folierollen, verpakkingsfolierollen en andere opgerolde verpakkingsmaterialen tussen opslagruimtes, productielijnen en verwerkingsapparatuur. De V-vormige armen bieden stabiele ondersteuning voor cilindrische ladingen tijdens beweging.

• Papierrol- en Spoelbehandeling

De machine kan papierrollen en andere grote spoelachtige materialen hanteren. De elektrische armverstelling van 600–1600 mm maakt het mogelijk de ondersteuningsposities aan te passen aan verschillende rolafmetingen.

• Industriële Rolmagazijnbehandeling

De CDD20 kan worden gebruikt om rollen te transporteren tussen magazijnruimtes en productiestations. Door elektrisch rijden, armverstelling en heffuncties in één machine te integreren, kan het onnodige materiaaloverdrachten tussen verschillende behandelingsapparatuur verminderen.

• Verhoogd Machine Laden

Met een maximale armhoogte van ongeveer 1900 mm is de CDD20 geschikt voor productieapparatuur met verhoogde laadposities. Rollen kunnen worden getransporteerd, verhoogd en gepositioneerd voordat ze naar het vereiste laadpunt worden geleverd.

• Op Maat Gemaakte Cilindrische Materiaalbehandeling

Voor cilindrische materialen met speciale afmetingen, gewichten, ondersteuningsposities of laadvereisten, kan de CDD20 worden aangepast aan de werkelijke toepassing, waardoor de behandelingsapparatuur beter aansluit bij de materialen en het productieproces van de klant.
